Solax Wireless Bridge Wi-BR für Stromzähler
€ 115,00 exkl. USt.
Solax Wireless Bridge Wi-BR für Stromzähler ist verfügbar und versandbereit.
Nur mit Solax kompatibel
Die Solax Wireless Bridge Wi-BR ist für den Einsatz im Solax-System vorgesehen (Verbindung zwischen Solax Wechselrichter und Stromzähler).
Beschreibung
Die Solax Wireless Bridge Wi-BR überträgt die Daten des Stromzählers kabellos zum Wechselrichter. Sie arbeitet nach dem Protokoll IEEE 802.11ah und wird über den RS485-Anschluss mit dem jeweiligen Gerät verbunden. Damit entfällt die lange Kabelverbindung zwischen Zähler und Wechselrichter, wenn beide weit auseinander liegen oder eine Verlegung aufwendig wäre. Die Bridge ist für einphasige und dreiphasige Stromzähler geeignet und wird im Schaltschrank auf die DIN-Schiene montiert.
Highlights
Technische Daten
| Modell | Wi-BR |
| Arbeitsmodus | AP / STA |
| Protokoll | IEEE 802.11ah |
| Kommunikationsanschluss | RS485 × 1 |
| Phasenspannung | 85–277 V AC |
| Max. Leistungsaufnahme | 2 W |
| Betriebstemperatur | −25 °C bis +55 °C |
| Abmessungen (L × B × H) | 18 × 98 × 66 mm |
| Montageart | DIN-Schiene |
| Schutzart | IP20 |
| Einsatzhöhe | ≤ 2000 m |
Leistungsvergleich laut Hersteller
| Parameter | Solax | Wi-Fi 4/5/6 | LoRa | Zigbee |
|---|---|---|---|---|
| Übertragungsstrecke | 300 m | 100 m | 130 m | 20 m |
| Durchdringung (Etagen) | 4 | 1 | 3 | 1 |
| Sicherheit | Sehr gut | Sehr gut | Schwach | Gut |
| Störfestigkeit | Sehr gut | Sehr gut | Schwach | Gut |
Die Werte stammen aus Tests mit einem Wechselrichter samt Stromzähler im Solax-Labor. Die tatsächliche Übertragungsstrecke kann je nach Einbauumgebung abweichen.
Installation

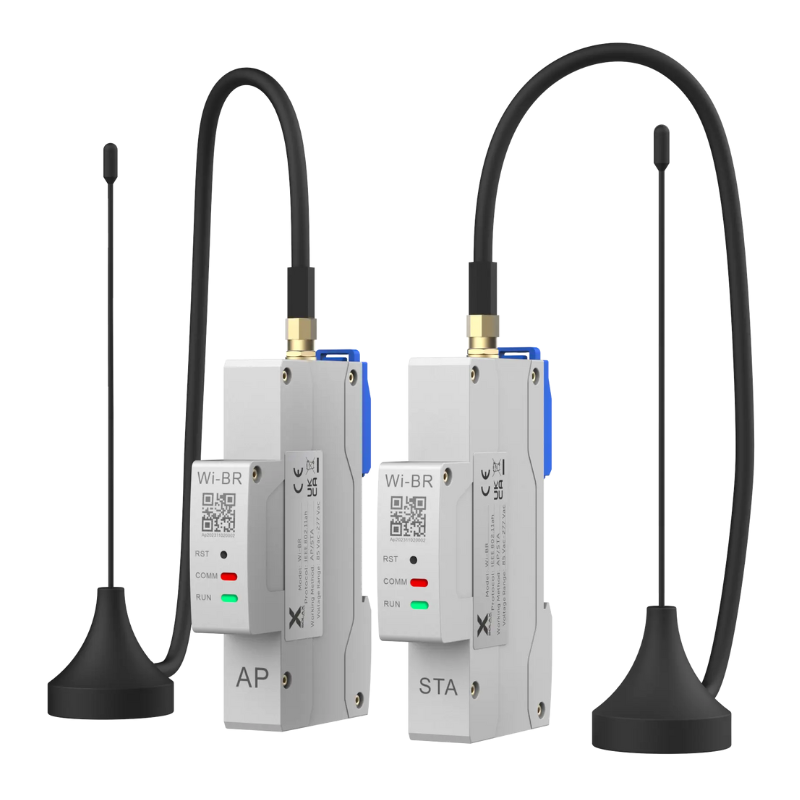

Laut Installationsschema im Datenblatt wird je eine Wi-BR auf der Wechselrichter-Seite und auf der Zähler-Seite eingesetzt. Beide werden über RS485 angebunden und mit einer Antenne betrieben. Die Verdrahtung erfolgt im Schaltschrank, die Versorgung liegt bei 85–277 V AC.
Passende Produkte & Varianten
Zähler: Chint DTSU666 5(80)A, Chint DDSU666 5(80)A, Smart Power Sensor DTSU666-D.
Häufige Fragen
Wofür brauche ich die Wireless Bridge?
Sie überträgt die Zählerdaten kabellos an den Solax Wechselrichter, wenn eine Kabelverbindung zwischen Zähler und Wechselrichter nicht möglich oder zu aufwendig ist.Mit welchen Zählern funktioniert die Wireless Bridge?
Laut Datenblatt mit einphasigen und dreiphasigen Stromzählern, der Anschluss erfolgt über RS485.Wie weit reicht die Funkverbindung?
Laut Hersteller bis zu 300 m im Labortest und über bis zu 4 Etagen. In der Praxis kann die Strecke je nach Gebäude und Umgebung abweichen.Ist die Wireless Bridge auch für andere Wechselrichter geeignet?
Nein, sie ist für das Solax-System vorgesehen.Wo kann ich die Wireless Bridge in Österreich kaufen?
Bei SOLARVIC unter sularvic.com. Lieferung per Spedition, gratis Versand ab 5000 € innerhalb Österreichs.Hinweis: Die technischen Daten basieren auf dem Datenblatt des Herstellers (Solax Wireless Bridge Wi-BR, V1.0). Maßgeblich ist das jeweils aktuelle Datenblatt des Herstellers (siehe Bereich Datenblatt).
€ 115,00 exkl. USt.
Solax Wireless Bridge Wi-BR für Stromzähler ist verfügbar und versandbereit.
Technische Parameter
Technische Parameter
Die SolaX Wireless Bridge Wi-BR bietet eine innovative Lösung für kabellose Kommunikation, die sowohl für einphasige als auch für dreiphasige Stromzähler geeignet ist. Dank der DIN-Schienen-Montage und einer breiten Spannungsanpassung (85–277 V AC) ist sie äußerst flexibel und einfach zu installieren.
Die Wi-BR ist nach dem IEEE 802.11ah-Protokoll zertifiziert und bietet eine stabile Datenübertragung über RS485-Schnittstellen. Ideal für Anwendungen, die eine zuverlässige Kommunikation zwischen Wechselrichtern und Stromzählern erfordern.
Hinweis: Die Reichweite kann in komplexen Umgebungen durch Hindernisse wie Wände beeinträchtigt werden.
| Technische Daten: | Wireless Bridge Wi-BR |
| Arbeitsmodus | AP / STA |
| Protokoll | IEEE 802.11ah |
| Kommunikationsterminal | RS485 × 1 |
| Phasenspannung | 85–277 V AC |
| Maximale Leistungsaufnahme | 2 W |
| Betriebstemperatur | -25°C bis 55°C |
| Abmessungen (L × B × H) | 18 × 98 × 66 mm |
| Montagetyp | DIN-Schiene |
| Schutzart | IP20 |
| Maximale Höhe | 2000 m |
| Reichweite (offene Fläche) | 200 m |
| Signalpenetration | Bis zu 4 Etagen (30 m vertikal) |
